概況：
匯線橋架是使電線、電纜、管纜敷設達到標準化、系列化、通用化水平的必要工程結構，我公司總結了鋼制橋架多年的使用情況后，自行研制開發了具有高阻燃、重防腐、機械強度高等特定性能的SMC聚脂模壓原料，通過機械化模壓和拉擠一次成型的玻璃鋼匯線橋架。它比鋼制匯線橋架的任何一種表面處理，都具有耐腐蝕、絕緣性能高，使用壽命長的優點。
主要技術性能：
1、普通型性能指標
玻璃鋼橋架 |
玻璃鋼橋架2 |
|
名稱
|
彎曲強度(Mpa)
|
沖擊強度(KJ/m2)
|
比重(Kg/m
|
耐25%H2SO4
(g/m2)
|
耐30%HCL
(g/m2)
|
耐50%N2OH
(g/m2)
|
自然老化年數
|
|
指標
|
180
|
90
|
1.7~2.0
|
±2
|
±2
|
±2.5
|
≥20年
|
|
備注
|
|
|
|
浸泡
24h
|
浸泡
24h
|
浸泡
24h
|
|
2、阻燃型性能指標
|
名稱
|
氧指數
|
水平燃燒試驗等級
|
著火危險試驗等級
|
彎曲負載變形溫度
|
|
指標
|
≥34.OI
|
I級(Class)
|
V-0級(Class)
|
≥200℃
|
3、電氣型性能指標
|
名稱
|
漏電起痕指數
|
表面電阻率
|
工頻擊穿強度
|
體積電陰率
|
|
指標
|
CTI≥600
|
≥1×1012Ω
|
≥70kv
|
≥1×1013ΩCM
|
4、高強型性能指標
|
名稱
|
彎曲強度(MPa)
|
沖擊強度(KJ/m2)
|
比重(Kg/m2)
|
纖維含量(%)
|
|
指標
|
≥300
|
≥200
|
1.9~2.2
|
30~35
|
載荷能力：

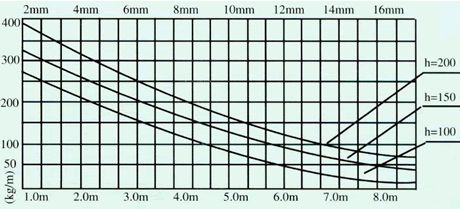

BHQ-C、P、T普通型載荷曲線圖

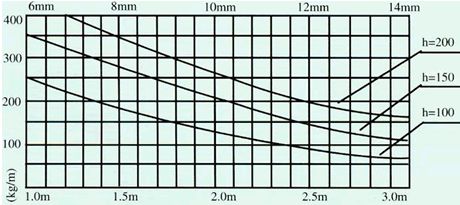

BHQ-DC、DP、DT大跨距重載荷曲線圖
安裝與維護：
1、 橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。
2、 支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。
3、 橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。
4、 隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板
將電力電纜和控制電纜隔開敷設。
5、 電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的
電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
